BP 30*30*30 (Eclairage LED Lumirium) : nouvelle version

[Kookaburra]

Salut tout le monde !

Voici les photos de l'installation de mon "Nano" 30*30*30 en collaboration avec Lumirium, pour tester l'éclairage 100% LED sur un Bac Planté. J'ai mis 16 variétés différentes de plantes, histoire d'avoir un large panel pour ce test, il y a de tout, mais surtout des plantes réputées "difficiles" (qui nécessitent un fort éclairement et du CO²).

NB : Les commentaires et explications sur la technologie LED viendront plus tard, avec plus de recul et sous une forme mieux structurée (surement un article sur le Portail AA).



La partie Technique :


- Bac 30*30*30 : 27 litres brut, environ 22 Litres net
- Filtration : EDEN 501 (300 L/H)
- Chauffage : "Newattino 8W", assurant 22-23°C (avec 19°C dans la pièce)
- Eclairage : 100% LED, reproduction du cycle solaire (variation en puissance et en température de couleur) + lune.
- Sol nutritif : Aquasoil Amazonia ADA.
- Fertilisation (à venir) : Excell + Flourish
- CO² : artisanal - en continu - sur gel



La mise en route du bac


- Mise en place (à sec) du matériel, du sol et du Hardscape :







- Détails sur les pierres (trouvées devant chez moi, en promenant mon chien et en me disant "B*$ù!*, mais où je vais trouver de la caillasse pour mettre dans mon Nano    ) :





- Placement "presque" final des pierres, dans le but de rendre le positionnement plus harmonieux (j'ai tenté de faire un groupe de 4 et un groupe de 3, pour respecter les règles "du genre" ... Mais je suis pas sûr de mon coup, je débute en "Pierres"  ) :





* La rampe :

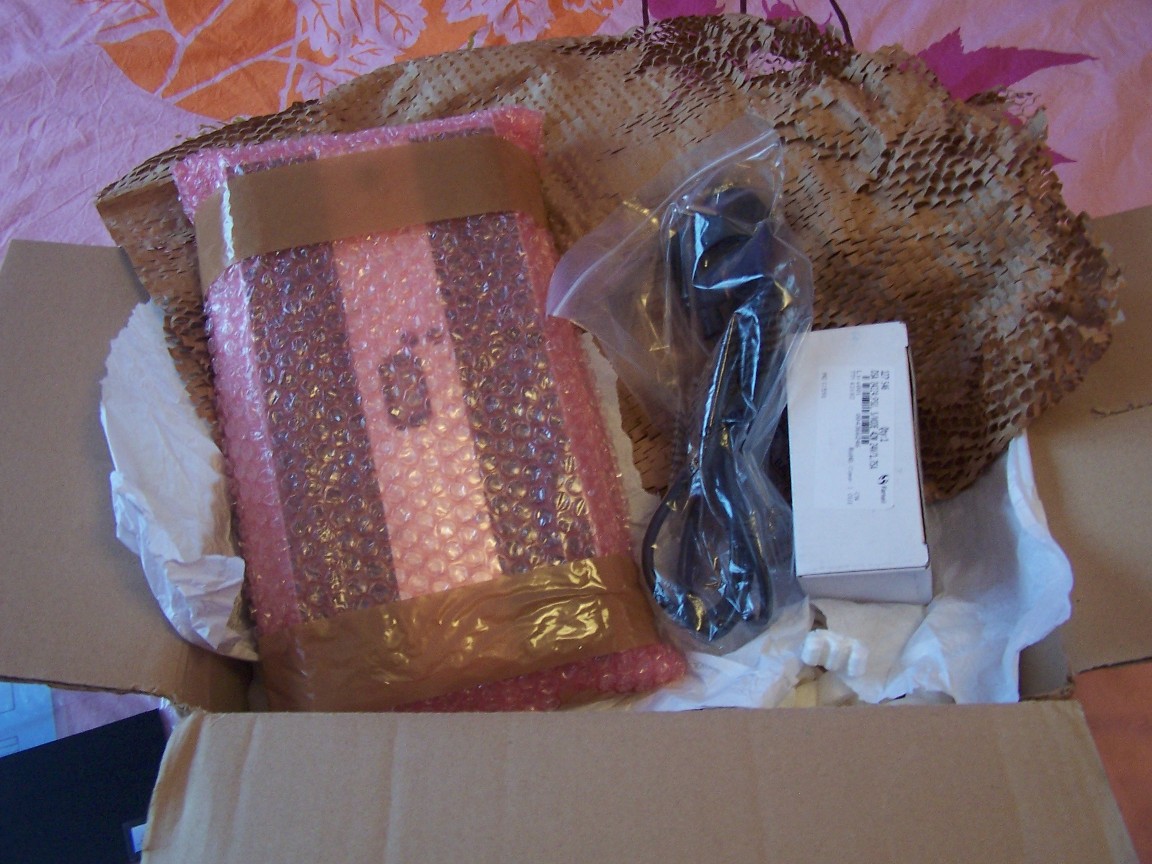

- On déballe le colis, rien à dire ça risque pas de se casser avec toutes ples protections mises dedans !!!

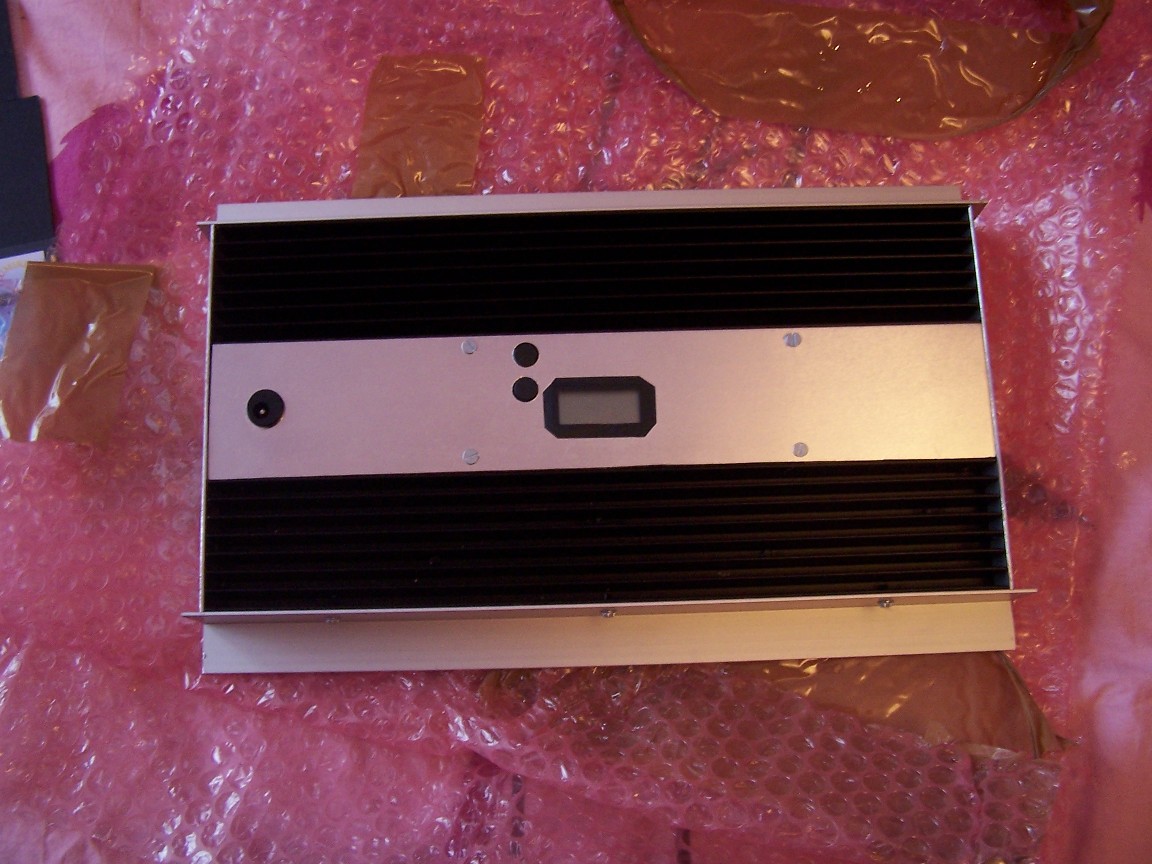

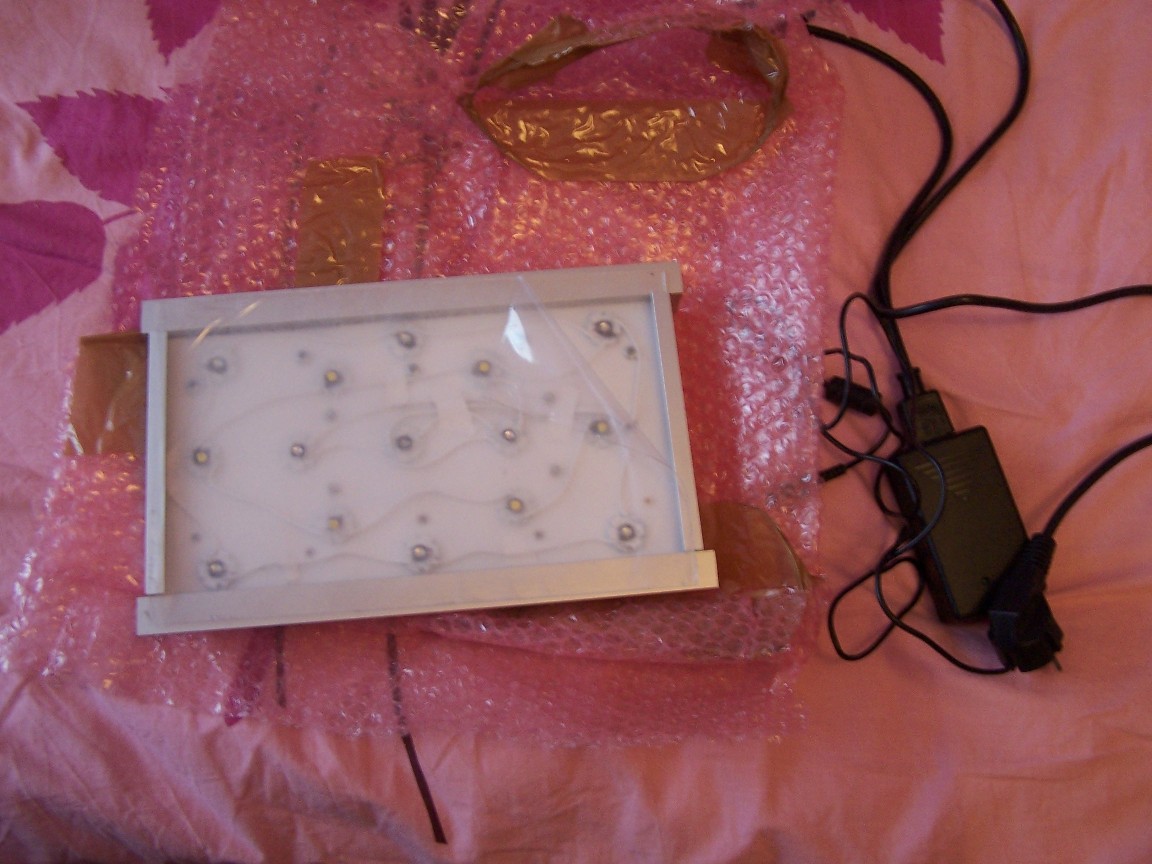

- La "bète", en face avant et face arrière ...

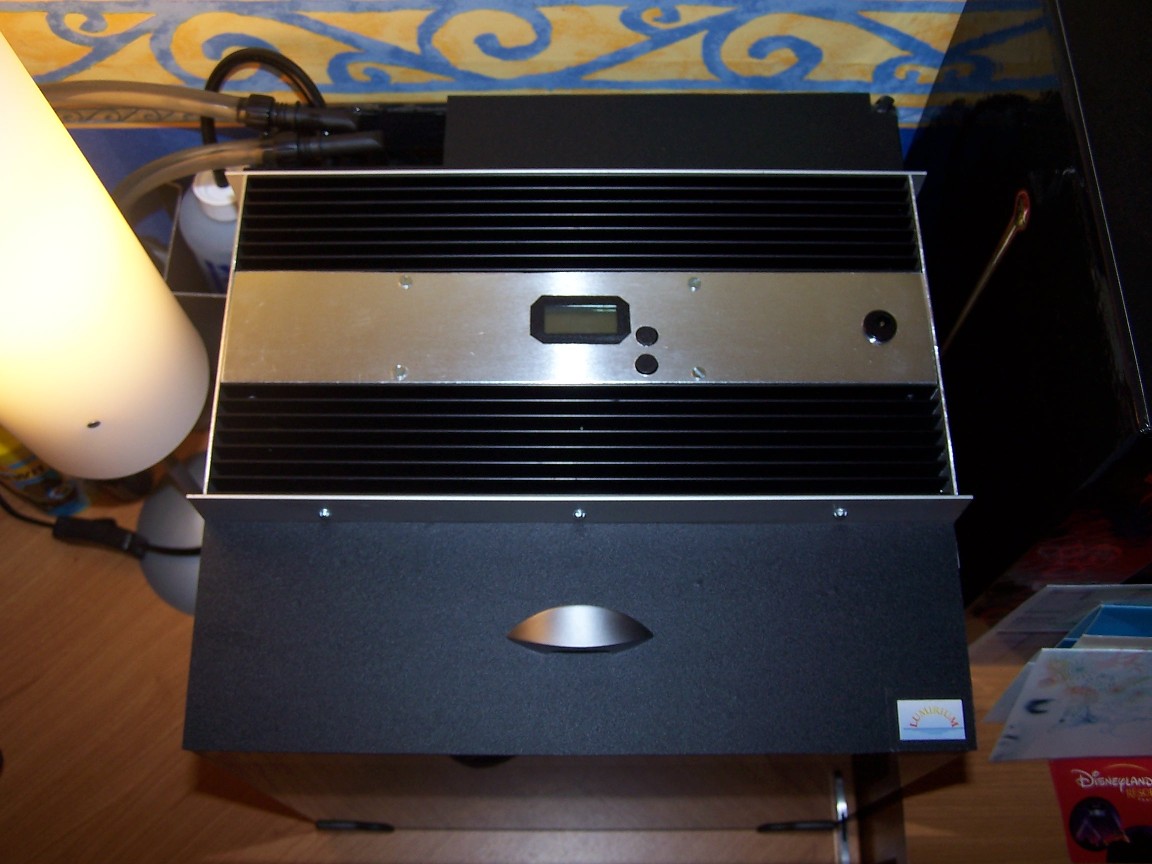

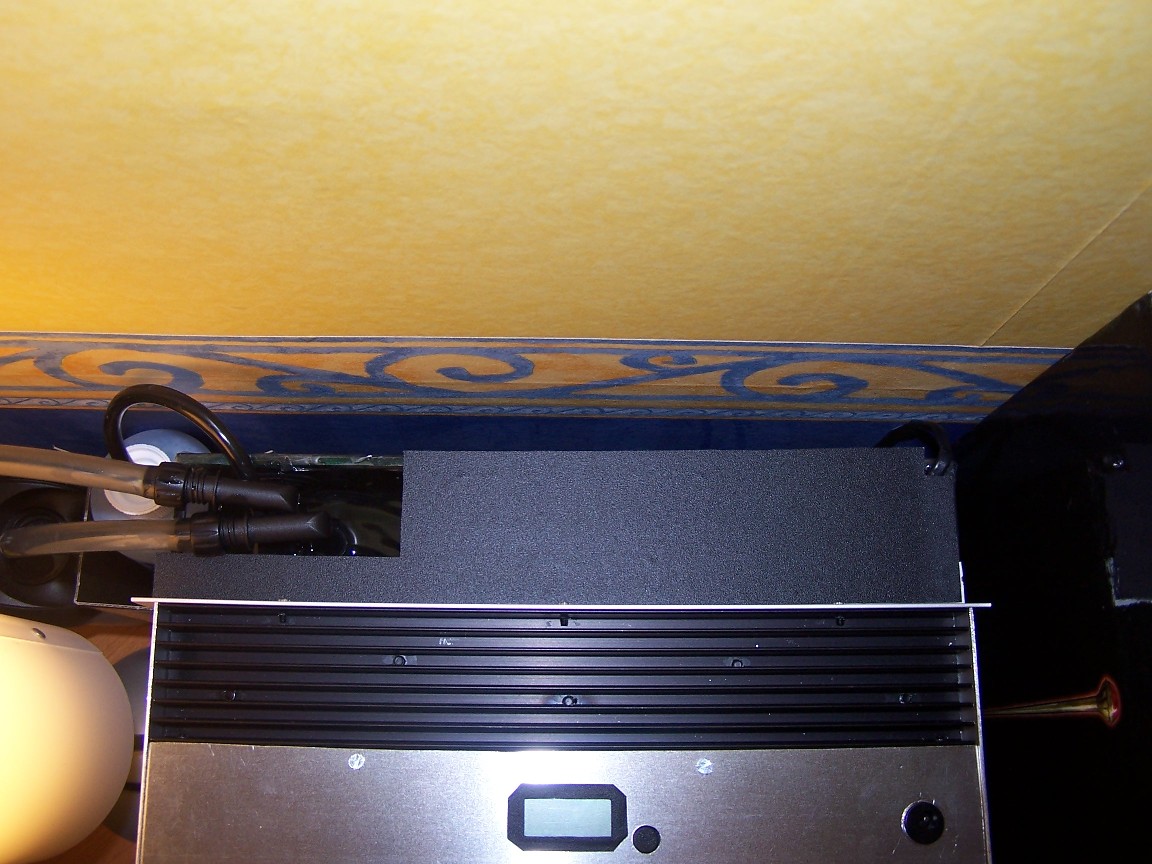

- La rampe en place sur le bac. Tout s'emboite au millimètre, c'est propre et bien fini. Et il y a même les découpes demandées dans le couvercle pour les passages de câbles, c'est du bon boulot !









* La plantation :

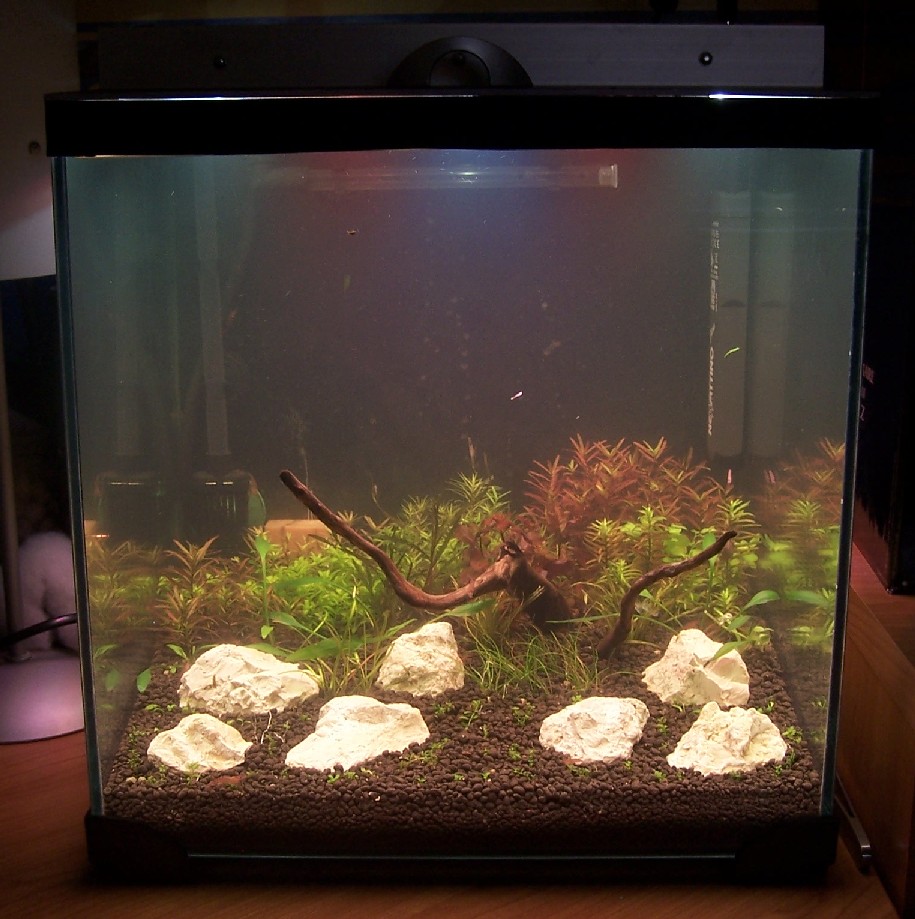

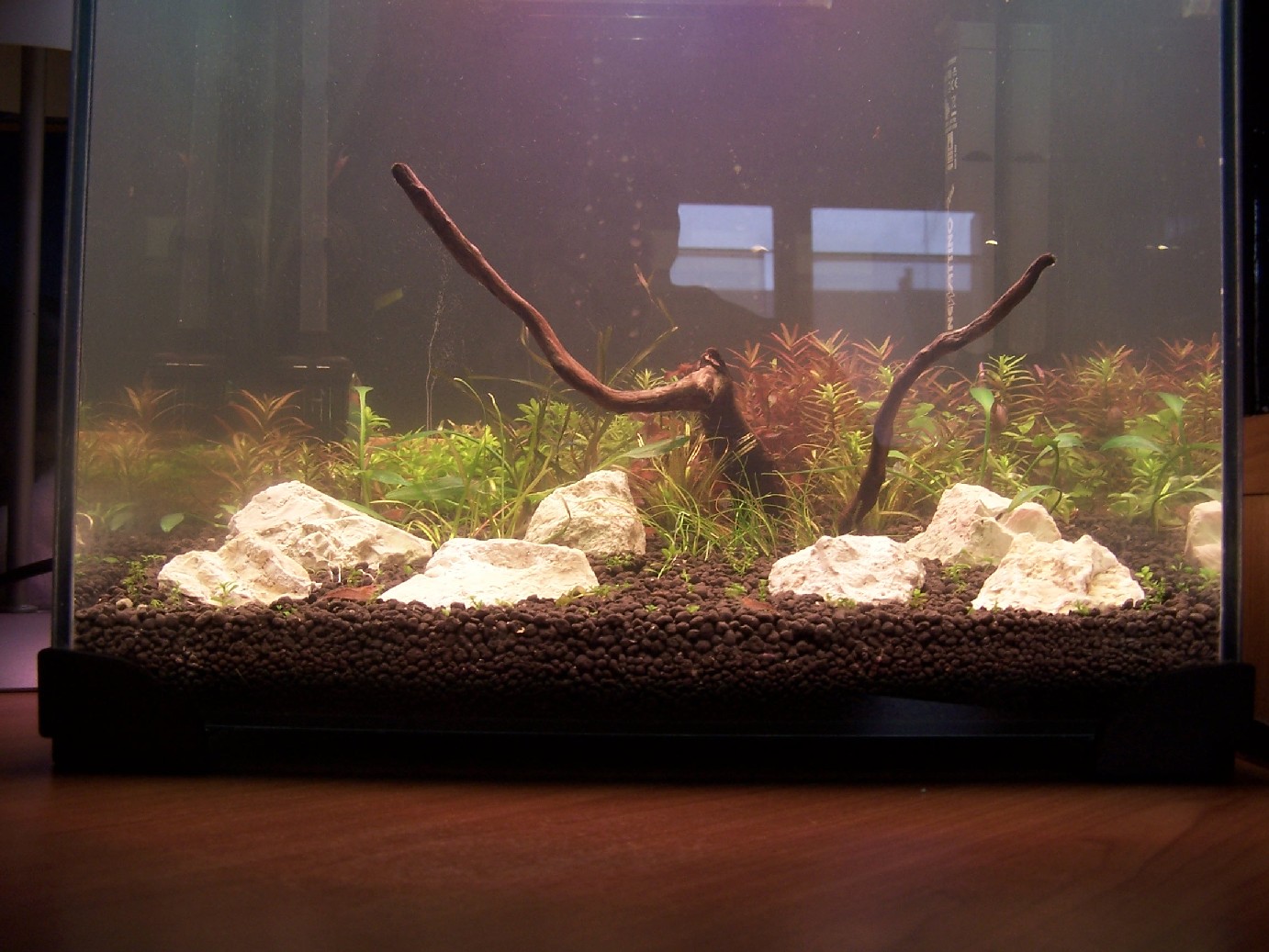

- Les vues "globales", ne faites pas attention au fait que l'on voit les "faisceaux" des LEDs, c'est du en partie à la présence d'eau encore un peu trouble et aussi à mon APN qui accentue ce phénomène (question de réglages, peut-être). C'est moins visible en vrai.

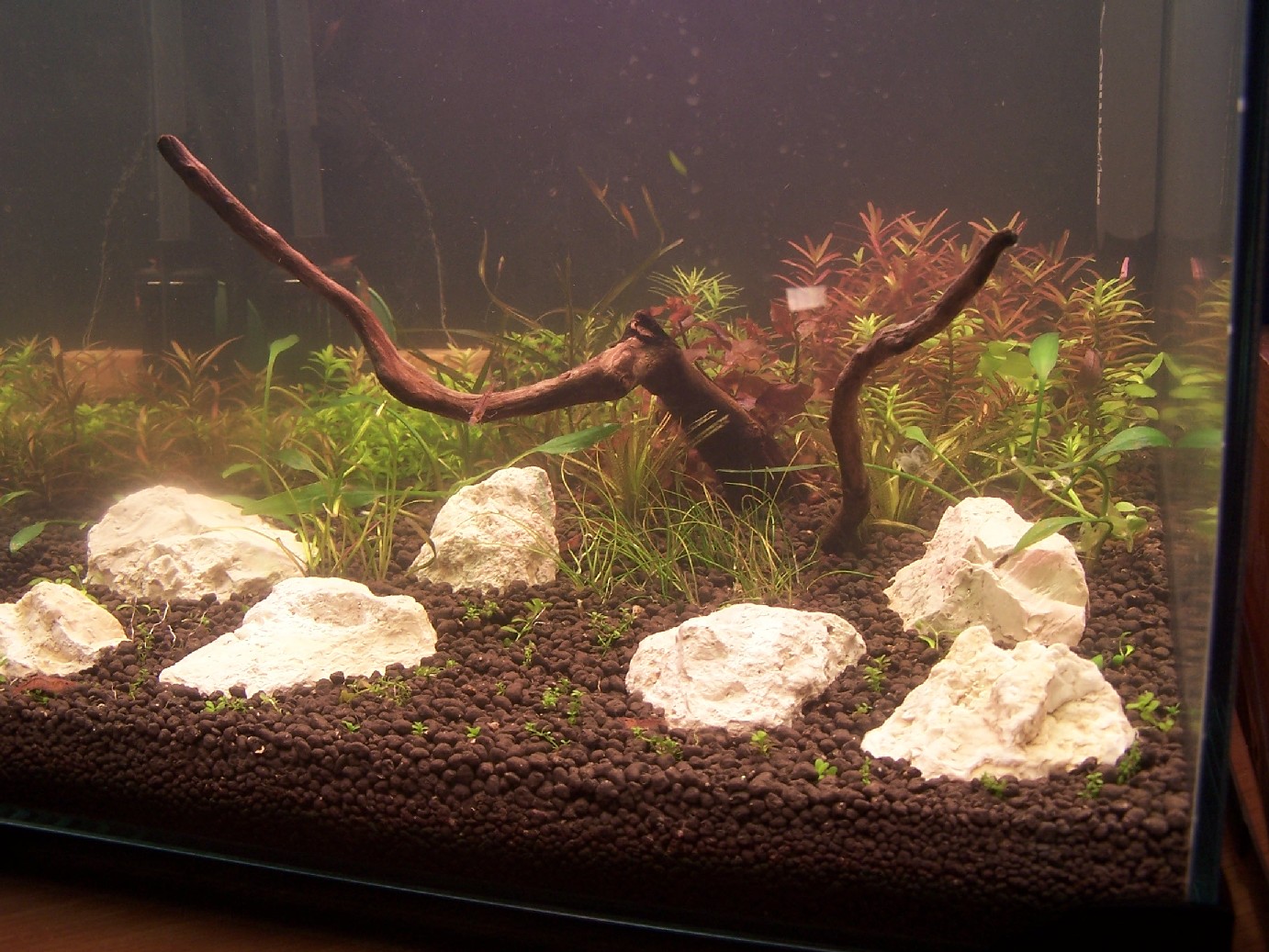

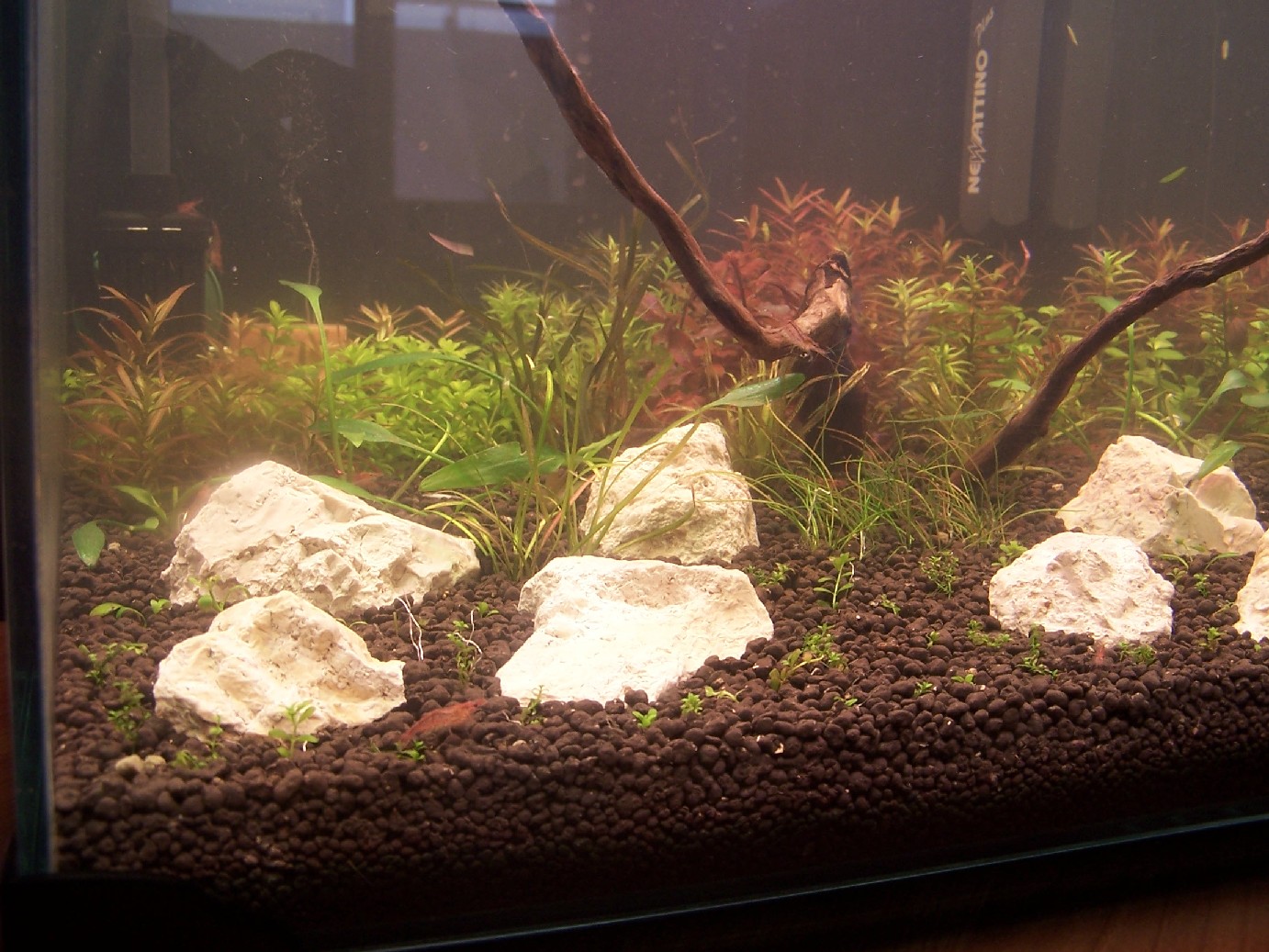

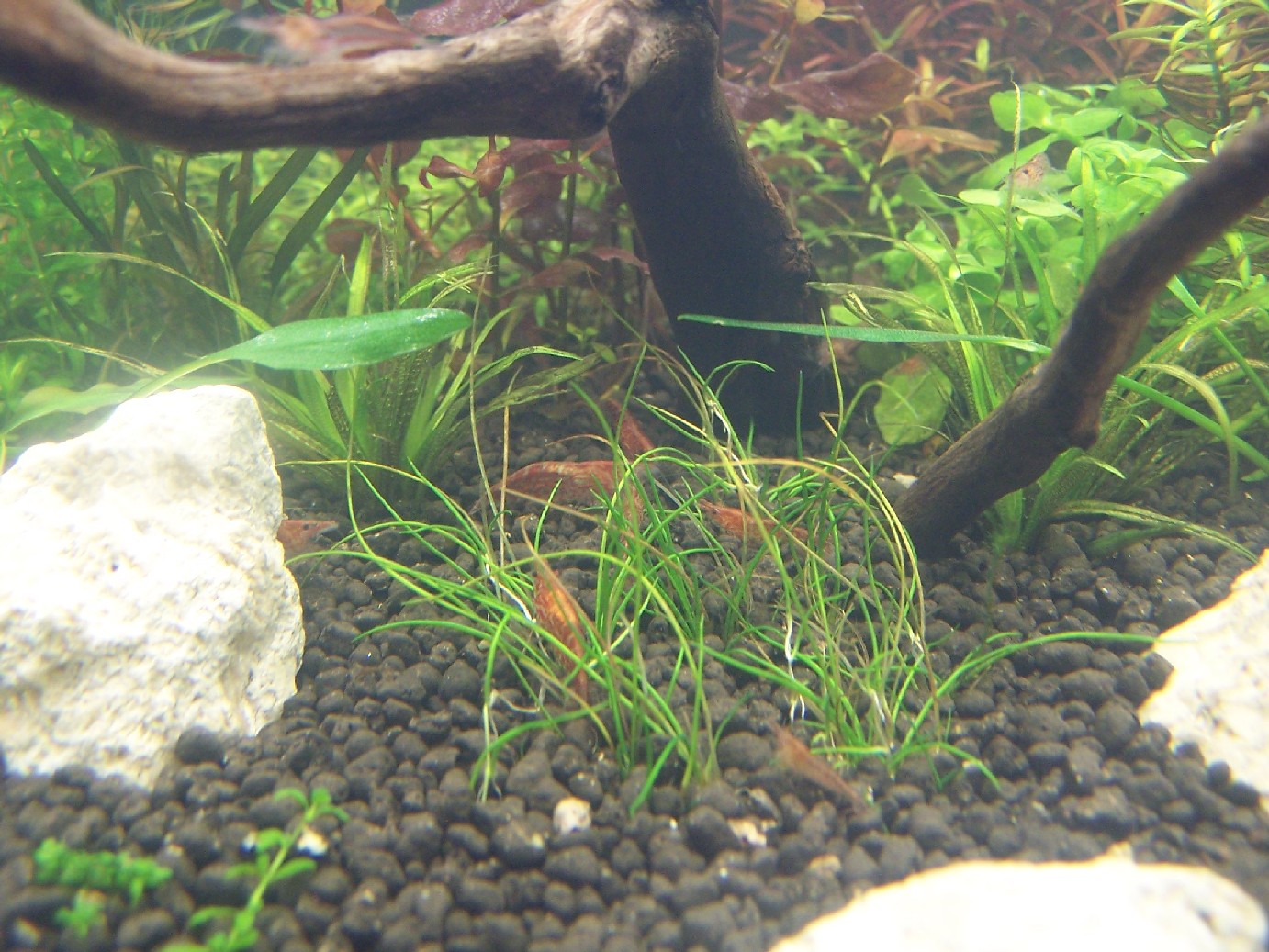

- Les vues détaillées de l'avant-plan :







- Une Red Cherry, les seuls habitants du bac :

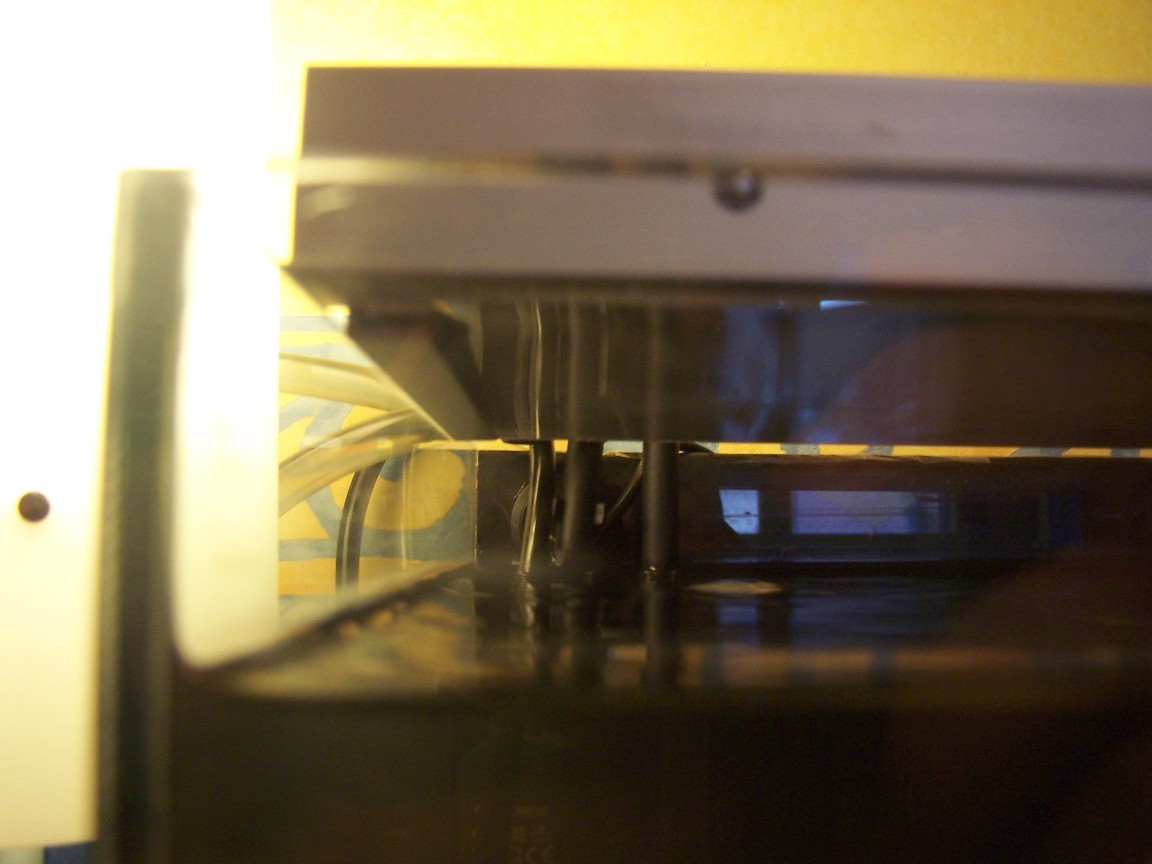

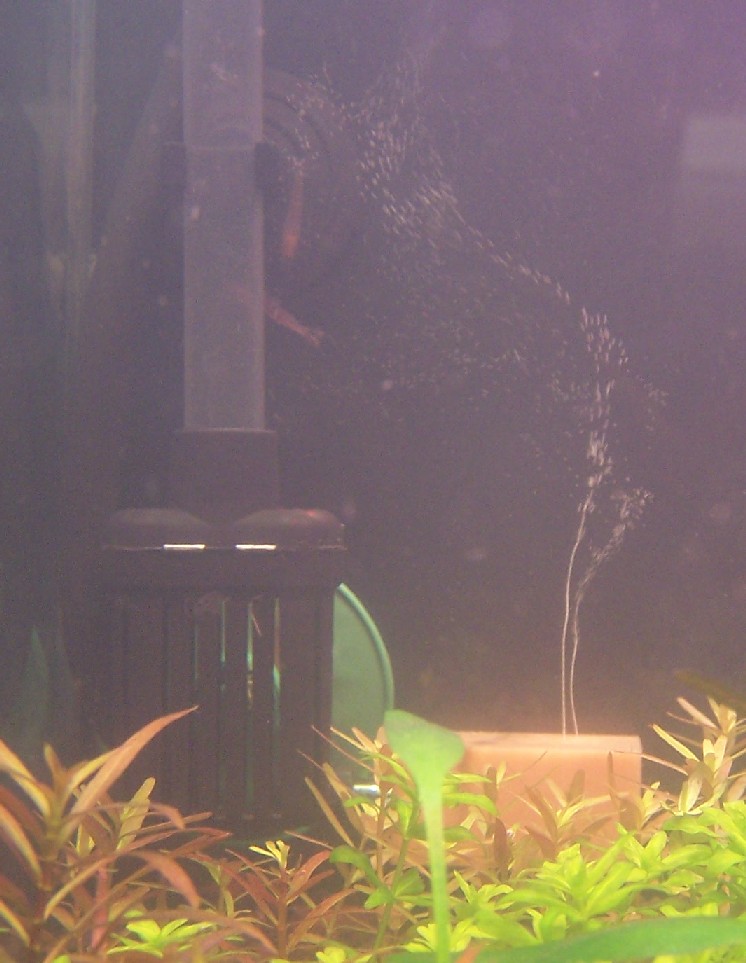

- Et une vue du diffuseur de CO² en bois, je suis surpris de la taille des bulles, très petites :







[cuong]

Beau rapport de démarrage.

Premières questions : La rampe chauffe beaucoup ? Quelle sera la durée d'éclairage ? Vas-tu utiliser le mode lune ?

[Sted]

Jolie expérience!
Tu comptes mettre des occupants?
Je pense que tes pierres sont calcaires, mais s'il n'y a que des crevettes dans le bac c'est pas un problème.

[Kookaburra]

Tu comptes mettre des occupants?

Non, bac réservé pour les Red Cherrys, et puis dans 22 L réel, que mettre ??? (qui ne mage pas de crevettes, bien entendu )

Je pense que tes pierres sont calcaires, mais s'il n'y a que des crevettes dans le bac c'est pas un problème.

Testées à l'acide et pas de bulles ...

Premières questions : La rampe chauffe beaucoup ? Quelle sera la durée d'éclairage ? Vas-tu utiliser le mode lune ?

La rampe chauffe assez peu, et tout est dégagé par le dessus du bac : pas d'échauffement de l'eau sous des LEDs.

La durée d'éclairage est de 15H, avec 12 H effectives, le reste étant une simulation de lever et de coucher de soleil. Pendant la phase "jour", la température de couleur globale varie (en simulant le soleil), ainsi que la puissance rendue. L'effet est très naturel et assez bluffant de réalisme....

La lune est en marche, oui. Il y a 2 modes : "bleu" ou "blanc".
C'est en cours de test, le rendu est sympa, et les crevettes aiment se ballader "au clair de lune" ... Après, est-ce utile aux animaux et aux plantes, je ne sais pas ????

[Manochke]

Merci pour ce petit compte rendu que j'attendais avec impatience !

Je suis agréablement surpris par la qualité d'éclairage avec si peu de leds, ça promet
Par contre, si je peux me permettre, je trouve que la qualité percue et l'esthétique de la rampe est assez moyenne, certes c'est un modèle d'essai de présérie, mais au vu des tarifs annoncés, j'espérerais mieux :)

J'ai hâte de voir si les plantes se plaisent désormais, merci lumirium et koukaburra

[voultou]

Bien classe cette petite expérience, Kooka
ça va être bien instructif

[lumirium]

Par contre, si je peux me permettre, je trouve que la qualité percue et l'esthétique de la rampe est assez moyenne, certes c'est un modèle d'essai de présérie, mais au vu des tarifs annoncés, j'espérerais mieux :)

J'ai hâte de voir si les plantes se plaisent désormais, merci lumirium et koukaburra

Boujour à tous
Tout d'abord un grand merçi à Koukaburra pour ce topic, c'est du temps et de la patience
Je me permet de répondre a Manochle concernant le prix... Pour l'instant cet prototype n'est pas encore mise en vente, les prix que tu as vu sur le site Lumirium sont ceux des rampes de 70cm à 120 cm destiné au bacs bien plus grand et avec plus de puissance...
Le prix pour ce type de lumispot sera moindre bien sur
Pour l'esthetisme de la rampe y'a encore du boulot, si vous avez des suggestions je suis preneur
Mais attention plus on finiole, plus c'est cher à produire

[brust]

   Bsr,est ce qu'une plaquette de quelques photos de l'effet "lune,levé et couché de soleil "est réalisable?  Le rendu doit être terrible

   Continue à nous faire un petit rapport imagé  ,ce post peut,peut être,booster l'avenir de l'éclairage aquariophile (et luminarium  )
et par la même,nous simplifier la vie.

   Une liste des plantes stp Kooka



[Manochke]

Pour l'esthetisme de la rampe y'a encore du boulot, si vous avez des suggestions je suis preneur
Mais attention plus on finiole, plus c'est cher à produire

Personnellement, j'aime quand c'est sobre, épuré :)
Ce que je reproche là (mais c'est peut être dû aux photos hein..) c'est les assemblages, les découpes....
Je critique, mais je ne serais pas capable de faire mieux ceci dit (mais c'est bien pour ça que j'aime acheter des produits mieux fait que par mes deux mains gauches :p)

Pour le rapport tarif/qualité, disons que je me suis dit que les grandes rampes que tu fournissais avaient la même allure, mais je n'ai pas plus cherché que ça :)

   Bsr,est ce qu'une plaquette de quelques photos de l'effet "lune,levé et couché de soleil "est réalisable?  Le rendu doit être terrible

En effet ça serait très intéressant :)

[xav]

Pas mal; je suis curieux de savoir ce que ça donnera sur les plantes (Kooka, "serial testeur").

[Hideki]

un certain nombre de plante provient de mon 60L, ça donnera un petit point de comparaison entre les deux pour voir si les plantes gardent un bel aspect ou non (bon après la fertilisation entre en jeu bien sûr mais je ne me fais pas trop de soucis de ce coté là avec kooka )

[Kookaburra]

Bsr,est ce qu'une plaquette de quelques photos de l'effet "lune,levé et couché de soleil "est réalisable?  Le rendu doit être terrible

Oui, je vais essayer de faire ça, si ça passe bien en APN (je doute mais bon "qui tente rien, n'a rien !").

un certain nombre de plante provient de mon 60L, ça donnera un petit point de comparaison entre les deux pour voir si les plantes gardent un bel aspect ou non

Ha oui, quel c**, j'ai oublié de le dire ça
Le but étant d'avoir des repéres pour comparer "proprement", donc avec des variétés que l'on a déjà vu dans d'autres bacs. Le bac d'Hideki est superbe, les plantes y pètent le feu, et sont bien adaptées à un bac de petit volume : en prendre chez lui permet de faire une vraie comparaison, et je le remercie encore pour sa générosité (si,si  )


PS : oui, je ferais la liste des plantes à l'occas ...

[Kookaburra]

Pour les curieux (et sans rentrer dans le détail, secret de fabrication oblige  ), voici comment ce décompose le cycle d'éclairage :

Le cycle du jour dure 15h, avec 12 h d'ensoleillement réel (le reste du temps correspond au lever et coucher de soleil)
- de 6h à 7h : le lever du soleil.
- de 7h à 10h :  croissance de T° de couleur et d'intensité lumineuse.
- de 10h à 12h : la T° de couleur varie plus que l'intensité.
- de 12h à 16h30  : l'intensité est au max et seule la T° de couleur change mais pas linéairement.
- de 16h30 à 18h30 : changements de T° de couleur et diminution de l'intensité.
- de 19h à 20h : l'intensité diminue plus vite que la T° de couleur.
- de 20h à 21h : coucher de soleil.

Cela peut se faire grâce à la présence de différentes "couleurs" de LED (blanc froid + blanc chaud + rouge + bleu) et d'un Micro-Processeur bien entendu ... Plus de précision sur cette page :
http://lumirium.free.fr/optique.html

Par exemple, pour obtenir un spectre de 6.500°K et pour un mélange de 3% de bleu, 92% de blanc et 5% de rouge (% du flux en lumen total) :


Sur le papier, on est pas loin de la "courbe spectrale idéale" pour les plantes (notamment les pics dans le Bleu et le rouge à 480 nm et 650 nm), on va bien voir ce qu'elles en pensent in vivo



[Kookaburra]

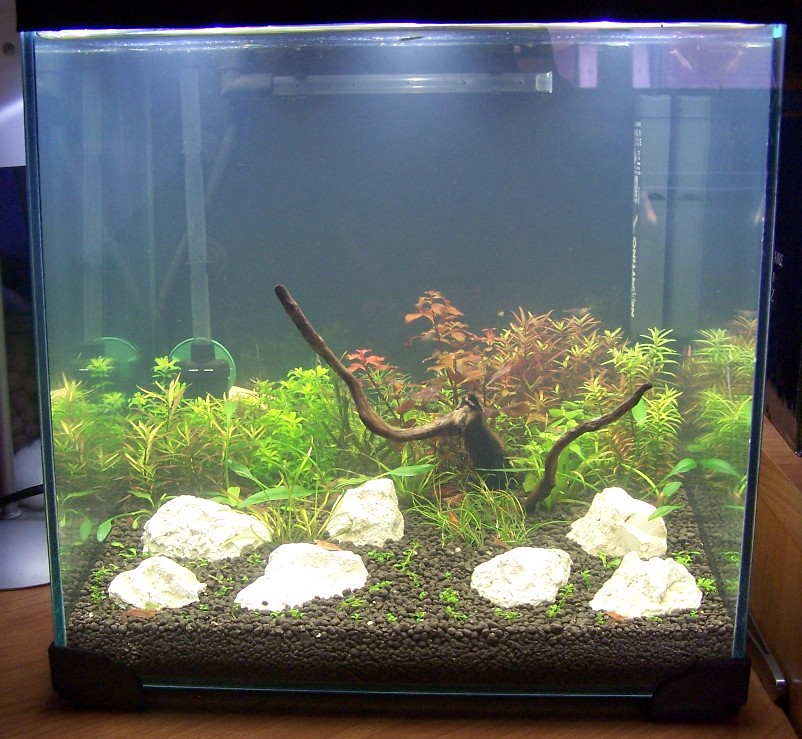

Ca pousse doucement ...
Les plantes s'adaptent aux nouvelles conditions (certaines assez vite, d'autres moins), mais au moins ça pousse ! (un bon cm en moyenne, c'est un début  ).

* En photo :


* Réunion syndicale de crevettes (à l'ombre  ) :

[jarjar]

Kooka chercheur?
Ou Kooka cobaï?
Sinon, merci pour ce petit pas pour les BP.

[Manochke]



[seb695]

Est ce que la rampe chauffe ???????? Les LED(s) utilisées sont des SEOUL P4 et elles sont difficiles à refroidir. Le projet est très très intéressant.

Pour faire diminuer le côut de fabrication, pourquoi ne pas daire un modèle de rampe à éclairage unique sans microprocesseur ????

Quelle est la puissance de ces LED ?????
Existe t'il un tableau qui nous permette de comparer la puissance d'une LED à un tube néon (équivalence puissance en fonction des Lumens) ???

[Manochke]

Tu as à ce sujet un topic déjà plein d'informations
=>ICI<=

[Kookaburra]

Est ce que la rampe chauffe ???????? Les LED(s) utilisées sont des SEOUL P4 et elles sont difficiles à refroidir. Le projet est très très intéressant.
Pour faire diminuer le côut de fabrication, pourquoi ne pas daire un modèle de rampe à éclairage unique sans microprocesseur ????
Quelle est la puissance de ces LED ?????

Pour toutes ces questions, on va attendre que "Lumirium" passe dans le coin ...

[lumirium]

Pour toutes ces questions, on va attendre que "Lumirium" passe dans le coin ...

Je passe dans le coin

Non pas de led P4 (SEOUL) dans cette application (elles sont réservées au bac plus grand!) mais elle ne sont plus difficile à refroidir que les autres (du moment que l'on respect la limite de la température de jonction).
Pour répondre de manière plus générale sur la mise en oeuvre d'une led de puissance, la grosse difficulté est de maintenir une température de jonction stable et inférieure à sa limite haute (sinon vieillissement prématuré garantie voir destruction de la LED).Pour cela il faut connaître les "règles" de la dissipation thermique (très simples) c'est une chaîne de résistance "thermique" que l'on additionne.
Pour dissiper un max de calorie on fixe la LED sur un dissipateur thermique (aluminium) spécialement adapter pour ce type d'application. C'est le calcul de la chaîne est correct on peut se passé de ventilateur...

La rampe chauffe????
Oui puisque l'on disperse la chaleur à l'extérieure du bac et par convection naturelle, mais pour ce type de puissance, la rampe ne dépasse pas les 50°C au grand max!
Un petit test simple pour Kooka... Tu peux mettre la main sur les dissipateurs noir et nous dire si tu peux la maintenir dessus ou pas?

Un éclairage sans microprocesseur c'est comme une tartine sans beurre ni confiture
L'un des avantages de la tehnologie à LED c'est de pouvoir faire varier le spectre ...ceci dit une rampe simple est à l'etude...
